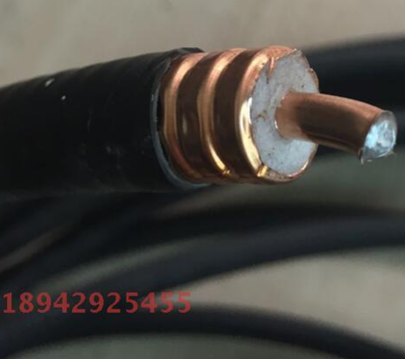

50-12馈线
所属分类：无线天馈系统配件
50欧姆皱纹铜管同轴电缆是经多年技术研究及产品设计，并自欧洲和美国引进物理发泡绝缘生产线及氢弧焊轧纹生产线研制生产，具有多种类型、尺寸，产品性能达当今国际先进水平。
50欧姆皱纹铜管同轴电缆主要用于地面移动通讯及无线电通讯天线馈线、地面基站用天线跳线、机房用馈线及天线连接线、军用数据信息传输线、超低频、调幅及调频无线电广播系统、地面微波通讯、航空及航海用雷达系统、战略等便携式通讯系统等。
技术参数
1-5/8" | 1-1/4" | 7/8" | 5/8" | 1/2" | 3/8" | 7/8"5 | 1/2"5 | 1/4"5 | ||
结构参数 | ||||||||||
内导体 | 17.3 | 13.1 | 9.05 | 7.05 | 4.8 | 3.15 | 9.42 | 3.6 | 1.91 | |
外导体 | 46.5 | 35.8 | 24.9 | 19.80 | 13.8 | 9.53 | 24.9 | 12.2 | 6.4 | |
外护套 | 厚度 | 1.75 | 1.8 | 1.30 | 1.20 | 1 | 0.85 | 1.05 | 0.70 | 0.60 |
外径 | 50.00 | 39.4 | 27.50 | 22.20 | 15.80 | 11.20 | 27.5 | 13.2 | 7.4 | |
重量 | 1310 | 980 | 530 | 400 | 240 | 135 | 430 | 210 | 80 | |
机械性能 | ||||||||||
最小弯曲半径(mm） | 单次弯曲 | 300 | 200 | 120 | 90 | 70 | 50 | 80 | 25 | 20 |
十次重复弯曲 | 510 | 380 | 250 | 200 | 125 | 95 | 125 | 30 | 25 | |
移动应用 | 500 | 450 | 350 | 300 | 400 | 200 | 200 | |||
最大垃断力 | 3630 | 5900 | 1470 | 3630 | 1130 | 800 | 1020 | 800 | 680 | |
